Onderdeelnr.: 22691
Beschrijving: 22691-90° BSP VROUWELIJKE 60° KEGELAFDICHTING
Converteerbare code:
Materiaal: koolstofstaal 45#
Oppervlaktebehandeling: zink, Cr3+-plating, helder wit
Corrosiebestendig uur: 120 uur of langer
Graad: 90°

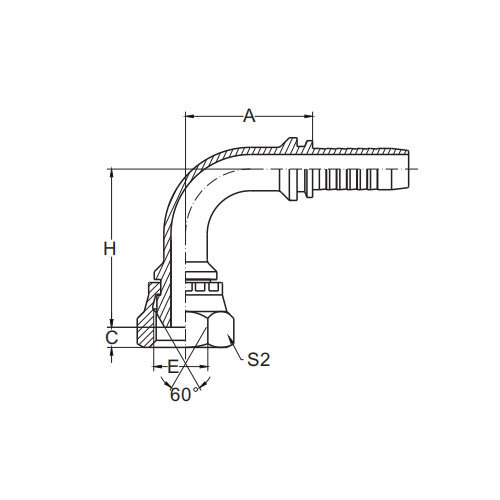

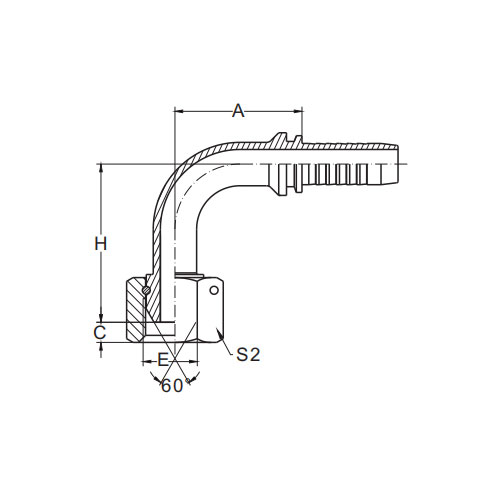

| ONDERDEELNR. | DRAAD E | SLANG BORING | DIMENSIES | ||||
| DN | STREEPJE | A | C | H | S2 | ||
| 22691-02-03 | G1/8x28 | 5 | 3 | 26 .5 | 4 .3 | 31 .5 | 14 |
| 22691-02-04 | G1/8x28 | 6 | 4 | 30 | 4 .3 | 34 .5 | 14 |
| 22691-04-03 | G1/4x19 | 5 | 3 | 26 .5 | 4 .5 | 33 .5 | 19 |
| 22691-04-04 | G1/4x19 | 6 | 4 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-04-05 | G1/4x19 | 8 | 5 | 33 | 4 .5 | 39 .5 | 19 |
| 22691-04-06 | G1/4x19 | 10 | 6 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-06-04 | G3/8x19 | 6 | 4 | 30 | 6 | 37 .7 | 22 |
| 22691-06-05 | G3/8x19 | 8 | 5 | 33 | 6 | 40 .7 | 22 |
| 22691-06-06 | G3/8x19 | 10 | 6 | 35 .3 | 6 | 43 | 22 |
| 22691-08-06T | G1/2x14 | 10 | 6 | 35 .3 | 6 .5 | 41 .8 | 27 |
| 22691-08-08 | G1/2x14 | 12 | 8 | 41 | 6 .5 | 51 | 27 |
| 22691-08-10 | G1/2x14 | 16 | 10 | 41 .5 | 6 .5 | 51 | 27 |
| 22691-10-08 | G5/8x14 | 12 | 8 | 41 | 9 .7 | 51 .5 | 30 |
| 22691-10-10 | G5/8x14 | 16 | 10 | 56 | 9 .7 | 56 | 30 |
| 22691-12-08T | G3/4x14 | 12 | 8 | 41 | 8 .7 | 48 .6 | 32 |
| 22691-12-10 | G3/4x14 | 16 | 10 | 56 | 8 .7 | 56 .6 | 32 |
| 22691-12-12 | G3/4x14 | 20 | 12 | 64.9 | 8 .7 | 66. 1 | 32 |
| 22691-16-12T | G1x11 | 20 | 12 | 65,5 | 10 .5 | 63.8 | 41 |
| 22691-16-14 | G1x11 | 22 | 14 | 71 .2 | 10 .5 | 69 .3 | 41 |
| 22691-16-16 | G1x11 | 25 | 16 | 76 ,7 | 10 .5 | 73 ,8 | 41 |
| 22691-20-16T | G1- 1/4x11 | 25 | 16 | 76 ,7 | 10. 1 | 72 | 50 |
| 22691-20-20W | G1- 1/4x11 | 32 | 20 | 91,5 | 10. 1 | 84 .3 | 50 |
| 22691-24-24W | G1- 1/2x11 | 40 | 24 | 109.4 | 12.5 | 103 | 55 |
| 22691-32-32W | G2x11 | 50 | 32 | 131,8 | 16. 1 | 123 .3 | 70 |
22691-90° BSP vrouwelijk 60° kegelafdichting Engelse introductie
De 22691-90° BSP Female 60° Cone Seal is een nauwkeurig vervaardigd afdichtingsonderdeel dat speciaal is ontworpen voor British Standard Pipe (BSP)-systemen. Deze innovatieve fitting is voorzien van een binnendraad van 90° die een rechte en veilige verbinding met de overeenkomstige mannelijke tegenhanger mogelijk maakt, waardoor een robuuste en betrouwbare afdichting wordt gegarandeerd.
Het hoogtepunt van deze afdichting is het kegelontwerp van 60°, dat een uitstekend afdichtingsoppervlak biedt en een strakke en lekvrije verbinding garandeert. De kegelvorm zorgt voor een gelijkmatige compressie van het afdichtingsmateriaal, wat resulteert in een sterke en duurzame afdichting die bestand is tegen hoge drukken en temperaturen.
De 22691-90° BSP Female 60° Cone Seal is vervaardigd uit hoogwaardige materialen en is gebouwd om zelfs in de meest veeleisende industriële omgevingen lang mee te gaan. De corrosiebestendigheid en duurzaamheid zorgen voor betrouwbare prestaties gedurende een lange levensduur.
De BSP-compatibiliteit van dit afdichtingsonderdeel betekent dat het eenvoudig kan worden geïntegreerd in bestaande BSP-systemen, waardoor de noodzaak voor complexe aanpassingen of adapters wordt geëlimineerd. Dit vereenvoudigt het installatieproces en zorgt voor compatibiliteit met een breed scala aan BSP-componenten.
Of u nu werkt met hydrauliek, pneumatiek of een ander vloeistofgebaseerd systeem, de 22691-90° BSP vrouwelijke 60° kegelafdichting is een uitstekende keuze voor een veilige en betrouwbare afdichtingsoplossing. De precisieproductie, hoogwaardige materialen en BSP-compatibiliteit maken het tot een vertrouwd onderdeel in industriële vloeistofsystemen, waardoor een soepele en efficiënte vloeistofoverdracht wordt gegarandeerd met minimale lekkagerisico's.
